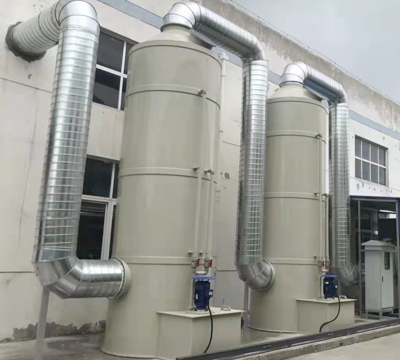

喷淋塔组成结构较为简略，但缺一不可，一个完整的喷淋塔系统包含：塔本体，空心球填料，循环液喷淋设备，除雾设备，循环水箱，防腐循环水泵，喷淋层通明视窗，进出风口等组成。可选配酸碱加药设备、PH控制器、电控箱等。
喷淋塔本体——洗刷塔的塔体大部分为圆筒状。假如场所受限或者设备在室内，可挑选方形的卧式洗刷塔。
喷淋塔填料——分层布置在洗刷塔内部，每层填料用格栅板承托，一般选用拉西环、空心球、鲍尔环、泰勒花环等。填料层的比表面积很大，螺旋喷嘴将喷淋液均匀、足量的洒布在填料上，构成液膜，可极大增加吸收液与废气的触摸面积，提高对废气的吸收功率。
螺旋喷嘴——设置在每层填料上方，喷淋支管均匀排布，并布满螺旋喷嘴，确保吸收液完全掩盖填料层。循环水泵将水箱中的吸收液泵入喷淋层，喷洒在填料上，洗刷废气后流入塔底循环水箱中，经过滤后再次被水泵送入喷淋层，构成循环。工业废气多数具有腐蚀性，整个循环系统都是非金属件，以到达耐酸碱腐蚀的目的，确保洗刷塔的正常运转。
除雾层——设置在洗刷塔内顶部，除雾设备一般分空心球除雾，丝网除雾，折流板除雾等类型。洗刷塔主要靠液体来净化废气，处理后的气体带有水雾，假如不有用去除，会进入后续串联的废气处理设备中，影响它们的运转功率，而且存在安全隐患。而不合理或者质量差的除雾器，要么二次带水，除雾效果差；要么容易阻塞、阻力大，造成设备压降大，能耗升高，功率降低。咱们考虑出于综合考虑废气种类、浓度、风量、粉尘含量等参数来合理设计制作除雾设备。
内置水箱——设置在洗刷底部旁边面，与塔体连通，有多道过滤设备，内部有浮球阀，可主动补水。循环水储存在洗刷塔底部，与循环水箱液面持平。若废气中有酸性气体、碱性气体、混合气体等，可通过水箱添加氢氧化钠、稀硫酸或其它针对性的药剂，以中和、吸收废气中的污染物。可按客户实践需求加装主动加药设备、液位计、流量计、PH控制系统等，以满足客户主动化需求。
通明视窗——自下而上合理设置在塔体上，视窗为通明原料，洗刷塔内各关键部位运转工况实时可见。定时保护时将检视孔翻开，即可进行操作，便利简略。
废气出入口——为法兰设计，风管衔接时操作简略，密封效果好。
耐酸碱循环泵——选用防腐水泵，其耐酸碱、密封好、寿命长、性能安稳。优质水泵可将吸收液足量喷淋在填料层上，不会出现动力缺乏、水量不够的状况，确保洗刷塔的正常工作。
